Pengujian IP Address

Alat dan Bahan:

• 2 buah komputer
• Sebuah kabel utp (crossover) dengan konektor RJ45
• NIC card
• Aplikasi Command Promt (cmd)

Langkah Kerja :

1. Nyalakan PC
2. Hubungkan Kabel UTP/RJ45 (crossover) ke kedua PC tersebut sehingga saling berhubungan.
3. Periksa kembali apakah Kabel UTP/RJ45 sudah benar-benar terkoneksi ke kedua PC tersebut.
4. Kemudian, buka “Control Panel” → “Network and Internet ” → “Network and Sharing Center” → Klick pada “Local Area Network” → klik “properties” → klik 2 kali pada “Internet Protocol (TCP/Ipv4)” → kemudian ubahlah IP Address dan Subnet masknya.Dalam hal ini saya (PC-1)menggunakan IP Address 172.16.16.22 dan Subnet Mask 255.255.255.192 sedangkan PC lain yang digunakan/diujicoba menggunakan IP Address 192.168.100.1; 192.168.0.1 ; 111.131.141.129 ; 200.201.220.1 ; 172.32.32.18 ; 172.32.32.17 ; 172.32.32.18 ;172.32.33.18 ; 12.32.34.1 ; dan 172.32.100.1 . dan masukan Subnet Masknya.
5. Untuk mengetahui suatu IP Address termasuk dalam suatu network kita dapat menggunakan aplikasi command prompt (cmd) dengan cara klik “start” →klik”run” →kemudian ketikan “cmd” →kemudian klik “ok”.
6. Setelah itu masukan perintah “ping_alamat IP”.
7. Amati apa yang terjadi, apabila hasilnya berupa “reply” dari PC lain berarti host tersebut berada dalam satu network. Tetapi apabila hasilnya berupa “request time out” berarti PC lain tersebut tidak berada dalam satu network.
8.  Ambil Screenshot dari hasil “reply” 5 buah dan dari hasil “request time out” 5 buah.
9.  Kemudian buat laporannya.

Hasil Pengamatan:

IP dalam satu jaringan (bearda dalam satu network) :

• Host 192.168.100.2/27 melakukan Ping ke Host dengan IP 192.168.100.1/27 Hasilnya sebagai berikut :

• Host 172.32.32.17/28  melakukan Ping ke Host dengan IP 172.32.32.18/28 Hasilnya sebagai berikut :

•  Host 192.168.0.2 /26 melakukan Ping ke Host dengan IP 192.168.0.1/26 Hasilnya sebagai berikut :

• Host 111.131.141.130/25 melakukan Ping ke Host dengan IP 111.131.141.129/25 Hasilnya sebagai berikut :

• Host 200.201.220.2/24 melakukan Ping ke Host dengan IP 200.201.220.1/24 Hasilnya sebagai berikut :

IP diuar jaringan (tidak berada dalam 1 network) :

• Host 172.32.32.33/28   melakukan Ping ke Host dengan IP 172.32.100.1/28 Hasilnya sebagai berikut :

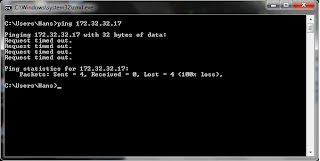

• Host 172.32.32.33/28  melakukan Ping ke Host dengan IP 172.32.32.17/28 Hasilnya sebagai berikut :

• Host 172.32.32.50/28   melakukan Ping ke Host dengan IP 172.32.33.18/28 Hasilnya sebagai berikut :

• Host 172.32.32.50/28   melakukan Ping ke Host dengan IP 172.32.33.18/28 Hasilnya sebagai berikut :

• Host 172.32.32.33/28   melakukan Ping ke Host dengan IP 172.32.34.1/28 Hasilnya sebagai berikut :

Kesimpulan :

·         Bila suatu IP berada dalam satu network maka akan ditampilkan pesan /keterangan pada cmd berupa “reply from IP ....”

·         Bila suatu IP berada diluar network, maka pada cmd akan diampilkan informasi/keterangan berupa “request time out”

·         Suatu IP Address dikatakan dalam satu network apabila IP Address itu berada atau termasuk dalam avaiable address suatu network.
